Кронос-Екб
Лакокрасочные материалы
Окрасочное оборудование
Пн-Пт: 9:00-18:00
Сб-Вс: Выходной
+7 (922) 217-64-00
+7 (922) 107-01-84
г. Екатеринбург, ул. Старых Большевиков, д.2а, корп.2, офис 407
Контакты
Телефон/Факс
+7 (343) 228-44-23
+7 (343) 217-98-23
Мобильный
+7 (922) 217-64-00
Электронная почта
Общая info@prom-city.ru
Для заявок sv@prom-city.ru
Каталог Гидроизоляция и защита от коррозии Деформационные швы КуперСталь - устройство деформационных швов

Распечатать

КуперСталь

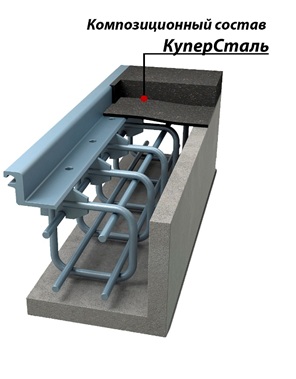

Композиционный состав для устройства переходной зоны между дорожной одеждой и конструкциями деформационного шва.



Описание

Композиционный состав «КуперСталь» для устройства переходной зоны деформационных швов представляет собой трехкомпонентную систему, состоящую из полиуретанового связующего, образованного основой и отвердителем, и наполнителя. Данное покрытие применяется как в качестве гидроизоляционного слоя, так и в качестве материала при устройстве переходной зоны деформационного шва, и обеспечивает высокую несущую способность и полную водонепроницаемость переходной зоны в различных климатических условиях и при различной интенсивности движения транспорта.

Области применения

Композиционный состав «КуперСталь» предназначен для:

  • формирования покрытия с целью создания переходных зон деформационных швов дорожных и мостовых конструкций (автомобильных, железнодорожных);
  • омоноличивания деформационных швов;
  • восстановления кромок;
  • снижения ударных нагрузок от колес транспортных средств.

Преимущества

  • Высокая адгезия к конструкциям деформационного шва (к металлу – не менее 8 МПа, к бетону – не менее 2,5 МПа в зависимости от качества бетона);
  • Высокая устойчивость к зимнему износу шипованными шинами;
  • Большая устойчивость к истиранию резиновыми шинами;
  • Предел прочности на растяжение при расколе более 20 МПа;
  • Предел прочности при сжатии более 30 МПа;
  • Истираемость шипами по PRALL – 0 мл.
Результаты испытаний на истираемость КуперСталь.

Указания по применению

Подготовка поверхности

  • Бетон: перед нанесением состава поверхность бетона должна быть очищена от различных загрязнений, следов влаги (влажность бетона не должна превышать 5%). Бетон не должен иметь трещин, пустот, расслоений и ослабленных рыхлых участков.
  • Металл: перед нанесением состава поверхность металла должна быть обезжирена и очищена методом абразивоструйной очистки до степени не менее Sa2,5 или ручным (механизированным) способом до степени St3 по стандарту ИСО 8501-1 или степени 2 по ГОСТ 9.402. После обработки поверхность следует обдуть сухим воздухом.

Условия нанесения

 Температура окружающего воздуха от 5°С до 50°С. Относительная влажность воздуха при нанесении состава должна быть не более 85%. Температура покрываемой поверхности должна составлять от 5°С до 50°С (для предотвращения конденсации влаги, температура поверхности должна быть не менее чем на 3°С выше точки росы). При выполнении работ в трассовых условиях запрещается наносить состав во время дождя или выпадения других осадков (снег, иней, туман и др.) без создания укрытий.

Способ нанесения

Состав наносится ручным способом. Количество приготавливаемой смеси необходимо рассчитывать, учитывая жизнеспособность смеси компонентов и время нанесения данного количества. Компоненты смешивают непосредственно перед применением. Температура смешиваемых компонентов должна быть от 10°С до 30°С, при этом жизнеспособность системы составляет не менее 10 минут.

Соотношение основы «КуперСталь А», отвердителя «КуперСталь Б» и наполнителя «КуперСталь В» (компонентов состава «КуперСталь») в комплекте поставки - 1,3:1,0:3,9 по массе.

Компоненты состава смешивают перед применением. Вначале необходимо подготовить двухкомпонентную мастику, смешав основу («КуперСталь А») и отвердитель («КуперСталь Б») в соотношении 1,3:1,0 по массе. Смешение проводить в течение 30-60 секунд мощным низкоскоростным строительным миксером (З00-400 об/мин). После приготовления необходимо ввести наполнитель («КуперСталь В»). Перемешивание проводить до получения однородной массы с равномерно распределенным наполнителем (время перемешивания не более 2 минут).

Приготовленную смесь укладывают в заранее подготовленный участок. При необходимости поверхность материала может быть выровнена шпателем.



Дополнительные рекомендации

При работе с компонентами состава «КуперСталь» необходимо избегать попадания в них влаги. Не допускать разбавления органическими растворителями компонентов мастики «КуперСталь».



Срок годности и условия хранения

Хранить компоненты рекомендуется в плотно закрытой таре, предохраняя от влаги, тепла и прямых солнечных лучей. Гарантийный срок хранения компонентов состава составляет 24 месяца с даты изготовления при условии хранения в нераспечатанной таре предприятия-изготовителя.
